打印机常见部件检修方法与技巧

2021-12-02 01:46:59文章资讯

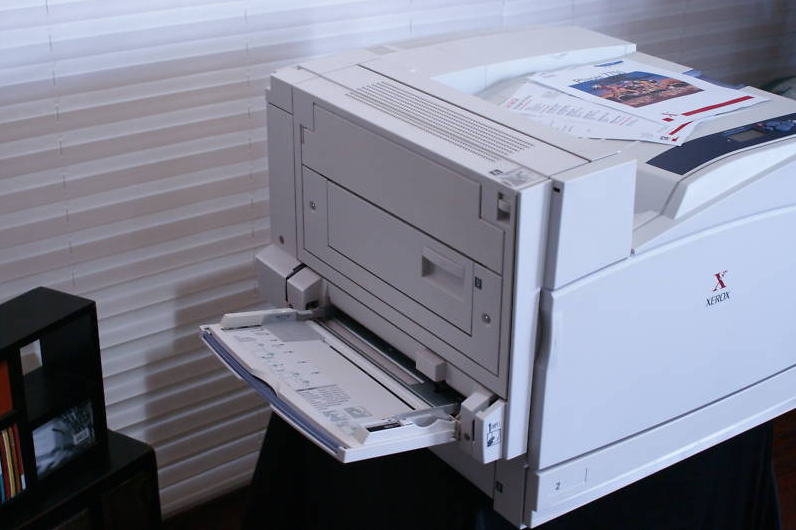

打印机是一种常用的办公设备,它主要包括针式打印机、喷墨打印机、激光打印机等。同时打印机也是一种易出故障的办公设备,而维修打印机说到底就是对其损坏部件的维修,因此了解并精通打印机各种部件的检测与维修无疑会对我们的维修工作具有十分重要的意义。以下秒秒办公为大家介绍常见打印机部件的检测维修方法与技巧,希望能对大家的维修打印机工作有一定帮助。

一、针式打印头的检修

当针式打印机出现漏线故障时,大多是由于打印头断针。可用无水酒精擦净出针处,如有缺空针位则大多是由于断针所致,若无则是其他故障导致不出针,如信号线断路、打印针线圈烧毁或打印针导向孔堵塞等。出现断针后,可将断针换掉后继续使用。

1.几种通用针式打印机的打印头换针方法

(1) LQ-1900K/LQ-1600KⅢ/LQ-1600K4打印头

LQ-1900K/LQ-1600KⅢ/LQ-1600K4打印头为双层针排列结构,打印针分长、短两种规格,各12根,长针的长度为36mm,短针长度为26mm。该打印头的24根针分奇、偶双列排列。从打印头前面的导向板端看,左面一列为奇数,右面一列为偶数。其中长针为:2、6、10、14、18、22、3、7、11、15、19、23;短针为:4、8、12、16、 20、 24、 1、 5、 9、 13、 17、 21。

首先用打印头断针测试程序检查出哪几号针出现故障,然后切断打印机电源,取下色带盒,用十字头螺丝刀卸下两个打印头固定螺丝,从两边捏住打印头的散热片(即外壳),轻轻地向上提起打印头就可以看到连着的两根柔性扁平电缆,拔去电缆便可拿出打印头。用酒精棉球擦洗打印头前面的墨污,查看一下是否有缺针情况。

若有断针,则需要进行换针。换针前应准备好工具,主要有镊子、刀片、金刚锉、钢尺、油石和打印头专用夹具(一种专门用于拆卸打印头散热片的工具)。先用十字头螺丝刀卸下固定打印针套和散热片的两颗螺丝,用专用工具退下散热片,可以看到该打印头有好几层结构,然后按以下顺序换针:

1)将打印头的头部朝下,挑开固定上、下两层打印针的三角爪,取下最上面的后铜盖,便可看到环行分布的12根长针,从测试结果区分出所断的针是长针还是短针,然后确定所断长针的位置,用镊子取出断针放在一边;如果还有短针断针,则要把长针全部取出,再用刀片沿着中间的黄色铜垫片下方分开,露出12根短针,用同样的方法取出断针。继而从打印头上取下一根好针(取长针还是短针要视所断针而定),然后用钢尺精确量出该针的长度,将新针按所量的尺寸用金刚锉磨好(注意将针的头部毛刺磨去)后,再从原来的位置上插入。换好后用手轻压这12根针的尾部,使针头从打印头前面的导向板探出,此时应看到1号针和24号针位置上有针露出,且各列的针与针之间应间隔一孔,若有位置插错,必须重新调整。同时,当手指放开后每根针都能立即收回,保证每根针的出针都畅通。再合上铜座,注意在合上铜座之前还必须让每根针的定位销落入其槽内。

2)在确认短针全部到位后,将上层线圈座(即长针线圈座)连同底座(铜座)一起压上,用一组+10V的直流电压分别施加到各组打印针的驱动线圈上(加电时间要短, 一般应小于1秒,相当于在线圈上施加一个脉冲电压), 以此测试每根打印针出针的灵活性和飞行距离的一致性。以免在装好上层打印针(长针组)后再返工。

3)按照原顺序安装上层针。将长针层定位孔连同线圈座一起装上,检查边上没有缝隙后就可以安装长针了。长针只须照着对应孔位置插下去即可。长针自尾部到探出头,要经过好几道导向槽,最上面的槽孔是很容易插下去的。第二道槽孔稍微难一些,只要穿过去,打印针就能顺势而下,很容易到达所在位置,同样用手指压住12根针的尾部,针头应从打印头前面的导向板探出lmm,表示换上去的针是好的。全部插入后,检查一下每根长针的定位销必须落入其槽内后,再合上后铜盖,此时从侧面看应无缝隙。最后装好三角爪,套上散热片,按照短针组的测试方法用+10V电源检查长针组,确认正常后便可装到原打印机上进行测试。

测试之前,先不要安装色带,开机自检打印一张单页纸,以防新针挂色带。再用打印头断针测试程序进行测试,确定正常后就可以投入使用。

( 2)AR-3200/AR-3200Ⅱ/CR-3240Ⅱ打印头

AR-3200/AR-3200Ⅱ/CR-3240Ⅱ这三种针式打印机的打印头结构上基本相同,除三者打印针复位弹簧的弹力和打印针驱动线圈阻值不一样外,其他均一样,打印针都是单层排列结构,其打印针的长度为35.2mm。

检查断针方法同上述的EPSON LQ系列打印头一样。换针按以下步骤进行:

1)将打印头的头部朝下,拆下打印头的黑色塑料外壳,取下一块活动的工字型垫板后再用手掰开两个金属固定卡子后,依次取下后盖板、打印针衔铁压簧片和白色塑料托架,这时就可以看到呈环行排列的24根打印针的衔铁。

2)用镊子取出断针(用镊子取断针时,动作要轻,勿把打印针下面的尼龙销子和复位弹簧带出来),同样再从该打印头上取下一根好的打印针,用刚尺精确量出该针的长度,把新针按所量的尺寸,用金刚锉磨去针头部毛刺后,再从原来的位置上插入,用手指轻压24根针的衔铁,使针头从前面的导向板上露出,观察24根针是否全部出来。

3)按照原来的顺序依次装回白色塑料托架、打印针衔铁压簧片、后盖板及固定卡后,装上打印头外壳,用一组+10V的直流电压分别施加到各组打印针的驱动线圈上 (方法同LQ系列打印头),依次测试每根打印针出针的灵活性和飞行距离的一致性。

4)把打印头装回到原打印机上,先不装色带,自检打印一张单页纸(以防止新装的打印针将色带挂断)后,再用打印头断针测试程序进行测试,检查正常后便可使用。

2.打印针线圈故障检修

打印头另一个常见故障是驱动线圈损坏。判定驱动线圈是否损坏的方法是:将一根打印头电缆一端插入打印头,用万用表测量另一端对应的驱动线圈的直流电阻,一般驱动线圈的直流电阻应为33欧±2欧,如果测得的阻值偏差较大,可能是线圈开路或短路,会引起不出针或出针无力的现象。测试时可将万用表的一支表笔接公共端,另一支表笔接各个驱动线圈的对应点,更换单个线圈时可先用吸锡器将线圈上的焊锡去掉再用刀片将周围的胶割开,取下单个线圈,更换即可。

引起打印驱动线圈开路故障的原因大多是主板上的打印针驱动管损坏。驱动管被击穿短路,会引起驱动电流过大,将驱动线圈烧坏。判断驱动管是否有故障,可用万用表测量打印头电缆:红表笔接公共端(公共端为驱动电源正极),黑表笔接驱动管的各个对应位置。正常时,测得的直流电阻应为18千欧左右,如偏差较大,则说明该驱动管已损坏。每个驱动管对应——根打印针,例如LQl600K打印机主板上有24个驱动管Q1~Q24,分别对应1—24号打印针。
